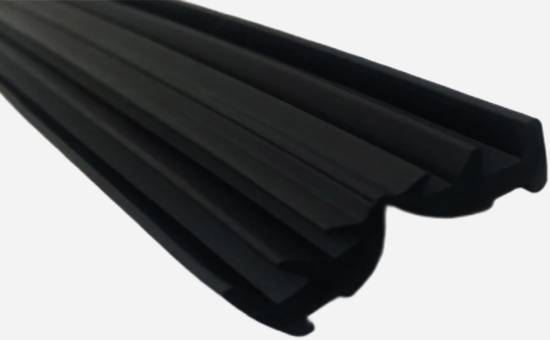

橡胶门窗密封条是以橡胶为主要原料加工而成的用于门窗边框与玻璃、窗扇之间的密封材料，能够有效隔绝灰尘、雨水、噪音等，三元乙丙橡胶是生产门窗密封条的主要原料。三元乙丙再生胶保留了EPDM原胶基本性能特点，耐高低温、耐臭氧、耐候、耐热老化性能优异，可单独使用或与三元乙丙橡胶并用生产门窗密封条，降低原料成本。
1.三元乙丙橡胶/再生胶并用生产门窗密封条硫化配方
（1）三元乙丙橡胶 85份，三元乙丙再生胶 15份，氧化锌 5份，硬脂酸 1份，炭黑N550 110份，石蜡油 58份，黑油膏 5份，聚乙二醇(4000) 3份，氧化钙 6份，促进剂M 2份，促进剂ZDT 4份，硫黄 2份；合计：296份。
（2）三元乙丙橡胶 70份，三元乙丙再生胶 30份，氧化锌 5份，硬脂酸 1份，炭黑N550 105份，炭黑N774 25份，环烷油 100份，古马隆树脂 10份，促进剂M 1.5份，促进剂TMTD 1份，硫黄 1.5份；合计 350份。
（3）三元乙丙橡胶 60份，三元乙丙再生胶 40份，氧化锌 5份，硬脂酸 1份，炭黑N550 62份，环烷油 50份，三氧化二锑 10份，氯化石蜡 20份，促进剂M 1.5份，促进剂TMTD 0.5份，促进剂ZDC 0.5份，硫黄 1.5份；合计 252份。
2.三元乙丙橡胶/再生胶并用生产门窗密封条配方设计要点
三元乙丙橡胶/三元乙丙再生胶并用生产门窗密封条时，采用半有效硫化体系或有效硫化体系，硫化胶耐热、耐老化性能更好，必要时可以与过氧化物如DCP并用；软化体系建议选用不易挥发、不易迁移的品种，常用石蜡油、环烷油；适量使用具有支撑性的配合剂，如油膏、高分子蜡、改性塑料等，成品胶条挺性好、变形小；油膏、矿物油、陶土、硬脂酸等配合剂还可以提高半成品挤出速度，保持半成品光滑。
三元乙丙橡胶/三元乙丙再生胶并用胶生产海绵门窗密封条时，需要根据工艺性能要求考虑发泡剂与硫化剂使用后产生的发孔速度E4LYY1018和硫化速度的平衡，成品胶条保持密度稳定、发孔均匀。鸿运环保三元乙丙再生胶主要原料是进口三元乙丙机头胶，具有含胶率高、弹性好、细度高、环保无味等特点，用于门窗密封条生产，胶条表面更加光滑、耐老化性能更好。
三元乙丙再生胶价格低，流动性、可塑性更好，易与生胶、配合剂混合，分散均匀，混炼过程中动力消耗比原胶低很多，与三元乙丙橡胶并用生产门窗密封条不仅可以降低原料成本，还能够改善胶料加工工艺性能，降低生产能耗。后续小编将继续与您分享三元乙丙再生胶在其他橡胶密封条中的应用技巧。
独家原创文章【商业授权】无书面授权禁止任何形式转载，摘抄、节选。关注鸿运橡胶：学习再生橡胶生产橡胶制品的工艺配方和原料的技术，帮您降低成本增加利润。
