足球橡胶底主要分为中底、大底、鞋钉纹路，具备抓地、启动、转向、减震、稳定的特点。在实际生产中，足球鞋海绵中底、黑色大底可以根据具体需求，适量使用轮胎再生胶，降低原料成本。足球鞋底不同橡胶部位性能需求不同，大底对磨耗、拉伸强度、撕裂强度与压缩永久变形等要求严格，海绵中底需关注发泡倍率、泡孔均匀性、硬度及回弹，因此轮胎再生胶的掺用比例与配方大不一样。
1.足球鞋橡胶大底与海绵中底的性能需求分析

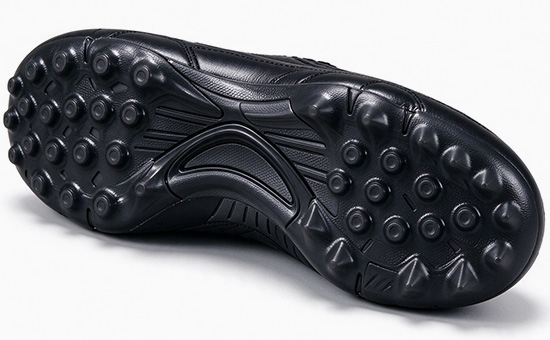

足球鞋大底直接接触场地，核心需求是抓地、释放、抗扭、耐磨与轻量化，对胶料的耐磨、抗撕裂性能要求较高；建议使用E6LYY721高强力轮胎再生胶。海绵中底主要承担减震、回弹、压缩耐久、贴合支撑与轻量需求，强度要求较低，可高比例掺用轮胎再生胶；要求发泡均匀，建议选择杂质含量低的再生胶，保证发泡工艺顺利进行。
2.足球鞋黑色橡胶大底掺用轮胎再生胶参考配方
天然橡胶 40份，丁苯橡胶 15份，顺丁橡胶 20份，轮胎胎面再生胶 25份，氧化锌 5份，硬脂酸 3份，防老剂A 0.5份，防老剂D 0.5份，炭黑N330 45份，陶土 8份，古马隆树脂 8份，机油 6份，钙基脂 4份，促进剂M 1.15份，促进剂D 0.75份，促进剂CZ 0.75份，硫黄 1.75份；合计 184.4份。
天然橡胶 5份，顺丁橡胶 60份，轮胎再生胶 35份，氧化锌 5份，硬脂酸 2.5份，防老剂A 0.5份，防老剂D 0.5份，炭黑N330 48份，古马隆树脂 10份，机油 8份，促进剂M 0.35份，促进剂D 0.35份，促进剂CZ 0.6份，硫黄 1.5份；合计 177.3份。
3.足球鞋海绵中底掺用轮胎再生胶参考配方
天然橡胶 10份，轮胎再生胶 90份，氧化锌 2份，硬脂酸 3份，防老剂D 1份，陶土 25份，轻质碳酸钙 12份，黑油膏 14份，机油 5份，松焦油 2份，发泡剂H 2.5份，小苏打 5份，明矾 4.5份，促进剂M 0.5份，促进剂DM 1份，促进剂D 0.5份，硫黄 2.3份；合计 180.3份。

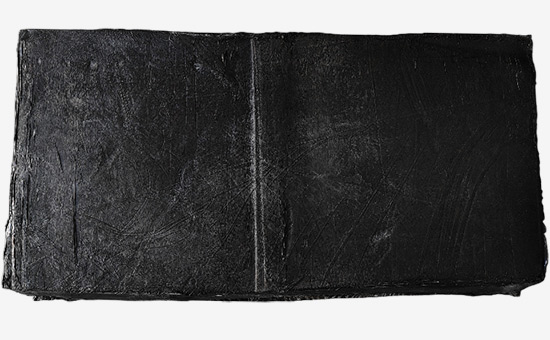

使用轮胎再生胶降低足球鞋橡胶底生产成本时，再生胶的有效橡胶烃含量、门尼粘度、细度及加热减量等指标都会影响胶料加工性能，橡胶制品厂家需要结合胶料硫化特性、胶料密度和成品物理性能调整原料、再生胶、补强剂及硫化体系用量。需要注意的是，轮胎再生胶的批次波动直接影响胶料工艺稳定性和成品一致性，建议对每批次的再生胶进行抽检；批量投产前先做小配合试验，确认合格后再逐步放大。
独家原创文章【商业授权】无书面授权禁止任何形式转载，摘抄、节选。关注鸿运橡胶：学习再生橡胶生产橡胶制品的工艺配方和原料的技术，帮您降低成本增加利润。
